Saiba mais sobre Calibração de lupa
Os processos de fabricação precisam ser estruturados de maneira que os controles produtivos garantam os padrões de qualidade estabelecidos. Estes controles são feitos através de equipamentos de medição adequados ao processo em questão. O controle pode ser feito diretamente no processo produtivo ou por amostragem. Para que estes equipamentos de medição atuem de forma confiável, é necessário que os mesmos estejam calibrados e certificados. Desta forma, através do certificado de calibração, sabendo dos erros e incertezas de medição do equipamento em questão, poderemos fazer uma avaliação de adequação ao uso, decidindo desta maneira se o equipamento utilizado é adequado ou não para a aplicação em questão. A calibração do sistema de medição é fundamental para garantirmos uma boa qualidade do controle de processo.
As lupas de medição ótica, são equipamentos de medição que possibilitam normalmente medições de grandezas de até 10 mm, com resolução de 0,01 mm.
Existem alguns tipos de lupas de medição.

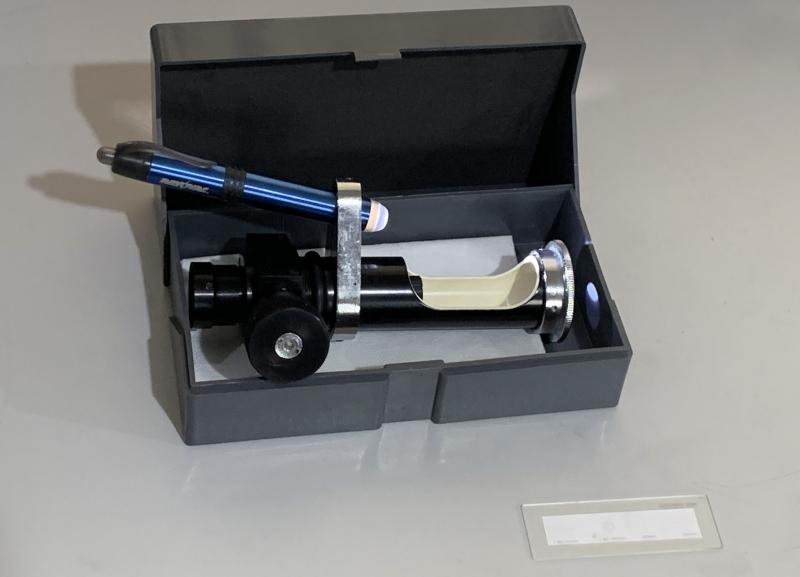

Neste texto vamos focar na calibração de lupa Brinell. A lupa Brinell é utilizada para medição das calotas construídas nos processos de medição de dureza Brinell. O modelo de lupa Brinell 20X tem uma escala de 0 a 6 mm com uma resolução de 0,01 mm e ampliação ótica de 20 vezes para ensaios Brinell de 3000 Kgf. A calibração de lupa Brinell nesta situação é feita utilizando uma régua de referência de cristal.
Existem ensaios Brinell que utilizam cargas menores. Normalmente nesta situação o fundo de escala é de 3 mm e a resolução da lupa é de 0,005 mm ou 0,001 mm, utilizando normalmente micrometro mecânico ou digital. A calibração de lupa também é feita utilizando régua de cristal.
Embora menos utilizadas, existem as lupas de 10 mm com resolução de 0,1 mm com ampliação de 8 vezes. A imagem destas lupas são imagens reais amplificadas oticamente e normalmente não é possível a correção de possíveis erros no processo de calibração de lupa.

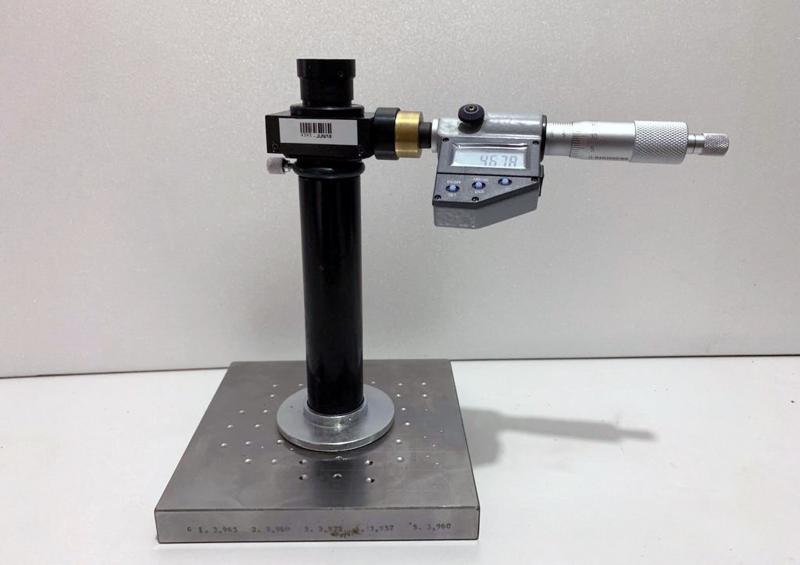

As lupas de 20, 40 ou 100 vezes de ampliação, são lupas mais sofisticadas, podendo conter um sistema de micrômetro mecânico ou digital, com resolução de 0,01 a 0,001 mm. Estas lupas possuem uma escala virtual que possibilita a calibração de lupa, com ajustes e correções caso haja necessidade.

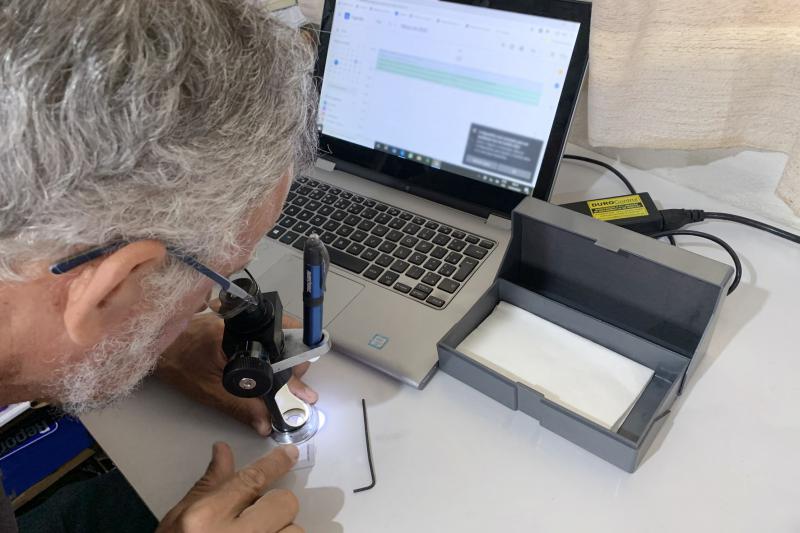

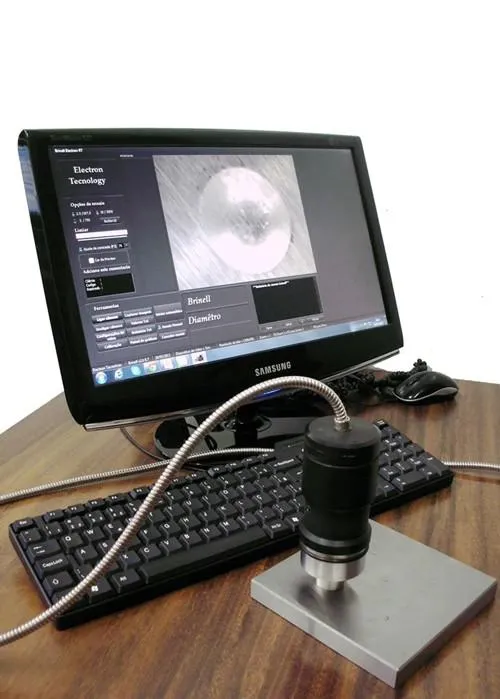

Podemos citar as lupas Brinell digitais com captura de imagem. Estas lupas contam com um sistema de câmera e software que possibilitam a medição do diâmetro da calota Brinell e valor de dureza. A qualidade de medição deste sistema é muito boa. A calibração de lupa Brinell digital é através de uma régua de cristal, utilizando-se do software apropriado.
A Durocontrol é especializada em calibração de lupa, bem como fornece lupas Brinell de diversos modelos. Entre em contato conosco!
