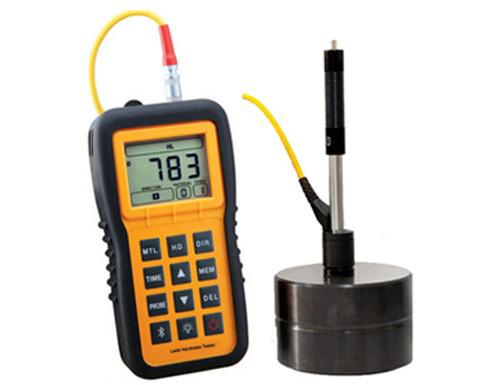

durômetro equotip: Soluções em medição portátil de dureza Leeb

O durômetro equotip estabeleceu-se como a principal referência global para a execução de ensaios de dureza portáteis pelo método dinâmico .

Desenvolvido para superar as limitações dos sistemas de bancada tradicionais, esse equipamento permite avaliar peças de grandes proporções diretamente no chão de fábrica ou em campo.

Para indústrias que operam sob rígidos controles de qualidade, o uso de um durômetro equotip assegura a obtenção de resultados instantâneos e com alta repetibilidade.

A escolha do modelo correto e a adoção de rotinas estritas de aferição evitam falhas estruturais e retrabalhos dispendiosos na cadeia produtiva.

O que é o método de impacto Leeb e como funciona o equipamento?

O método Leeb é um ensaio dinâmico baseado na medição da perda de energia de um corpo de impacto após colidir contra uma superfície metálica.

Esse princípio físico permite correlacionar a velocidade de rebote com a dureza do material, convertendo eletronicamente os dados para escalas tradicionais como Rockwell (HRC, HRB), Brinell (HB) e Vickers (HV).

A compreensão exata desse mecanismo é vital para evitar erros operacionais no chão de fábrica. A estrutura interna do dispositivo funciona através de etapas mecânicas e magnéticas bem definidas:

• Mecanismo de Disparo : A unidade de impacto é constituída de um torpedo, um sensor magnético de velocidade e um sistema mecânico de disparo. Quando pressionamos a unidade de impacto, um conjunto de pinças desloca o torpedo contra uma mola na posição superior da unidade.
• Medição de Velocidade : Quando apertamos o botão de disparo, o torpedo é arremessado em direção ao corpo de teste. Antes de atingir o corpo de teste, o torpedo passa pelo sensor que mede a velocidade de ataque;
• Cálculo da Dureza : Neste momento, devido ao impacto, o torpedo retorna com uma velocidade de retorno proporcional a dureza do corpo de teste. A relação da velocidade de retorno pela velocidade de ataque sempre será um valor maior que zero e menor que 1. O resultado obtido, multiplicado por 1000, será o valor da dureza medida pelo durômetro equotip.

Como escolher o corpo de impacto correto para o ensaio?

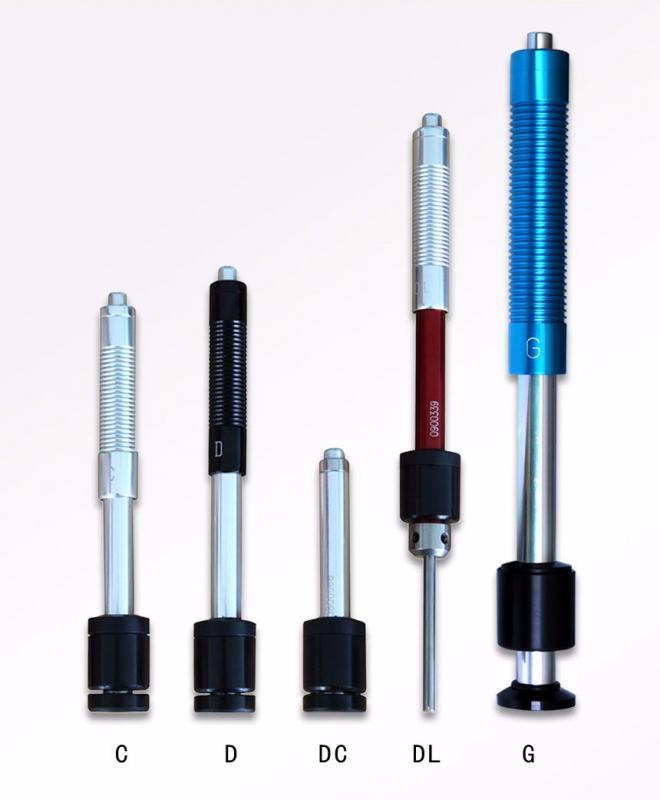

A escolha do dispositivo de impacto (geralmente denominados Tipos D, DC, G, C ou E) depende diretamente da geometria, da espessura da parede e da rugosidade superficial da peça avaliada.

Utilizar um acessório inadequado invalida a leitura magnética e gera desvios severos nos resultados do controle de qualidade.

• Dispositivo Tipo D : Considerado o padrão universal para a maioria das aplicações industriais em peças robustas e aços carbono convencionais;
• Dispositivo Tipo DC : Apresenta um design ultra curto, projetado de forma específica para medições em espaços confinados, canais internos ou furos de matrizes;
• Dispositivo Tipo G : Equipado com um torpedo de maior massa, exige menor preparação superficial e atende peças brutas de fundição e forjados pesados;
• Dispositivo Tipo C : Possui energia de impacto reduzida, sendo a seleção ideal para componentes de paredes finas ou camadas cementadas superficiais.

Quais os requisitos de superfície para o durômetro portátil funcionar corretamente?

A precisão do ensaio portátil requer conformidade estrita em três fatores físicos: a rugosidade da área de teste, a espessura mínima do material e o peso próprio da peça.

O método Leeb dissipa energia através do componente; portanto, superfícies ásperas ou peças que flexionam absorvem o impacto e adulteram o resultado para baixo.

Para mitigar esses desvios e certificar a exatidão das medições, siga as recomendações técnicas abaixo:

• Rugosidade Superficial : A área de contato deve ser usinada ou lixada até atingir um acabamento polido (padrão Ra inferior a 2 micrometros para o dispositivo D);

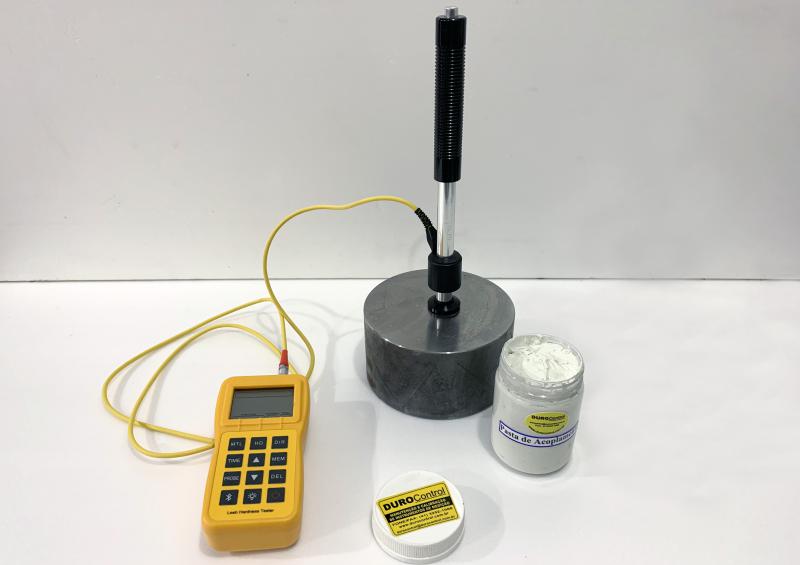

• Espessura Mínima da Parede : Componentes sem acoplamento rígido exigem espessura mínima de 25 mm; peças finas requerem acoplamento com pasta especial sobre uma base de alta massa;
• Massa Mínima do Componente : Peças com peso inferior a 5 kg necessitam de suporte rígido e massa de acoplamento para evitar vibrações parasitas durante o disparo.

Como funciona a conversão de escalas no durômetro equotip?

A conversão eletrônica para escalas como Vickers (HV), Brinell (HB) ou Rockwell (HRC) ocorre por meio de curvas de correlação estatística armazenadas no software do processador do equipamento.

A escala nativa Leeb (HL) avalia a elasticidade do material, enquanto as escalas clássicas baseiam-se na penetração mecânica estática.

Como as propriedades elásticas variam substancialmente entre famílias de ligas metálicas, o operador deve configurar o grupo correto de material (aço, ferro fundido, aço inox ou alumínio) antes de iniciar as medições.

Efetuar conversões automáticas sem selecionar a matriz metalúrgica correspondente introduz erros graves de cálculo, comprometendo a rastreabilidade do laudo técnico.

Engenharia e suporte especializado em medição de dureza no Brasil

Para manter a integridade e a rastreabilidade exigidas por auditorias internacionais, contar com um parceiro técnico nacionalizado é um diferencial estratégico indispensável.

A Durocontrol é uma empresa especializada em soluções para medição de dureza de materiais, atuando há quase 30 anos no mercado e atendendo empresas de diversos segmentos industriais em todo o Brasil.

Sediada em Timbó, Santa Catarina, a empresa é reconhecida por fornecer equipamentos, acessórios e serviços voltados ao controle de qualidade, contribuindo para a confiabilidade dos processos produtivos.

Nosso suporte logístico atende com agilidade indústrias automotivas, metalúrgicas e petroquímicas nos principais polos industriais do país, reduzindo o tempo de equipamentos parados.

Seu portfólio reúne uma ampla linha de durômetros, padrões de dureza e acessórios para ensaios, além da prestação de serviços como Calibração, aferição, manutenção e conserto de durômetros, consultoria técnica, treinamentos e fabricação de equipamentos especiais para medição de dureza.

A Durocontrol atende setores como metalurgia, siderurgia, fundição, indústria automobilística, metalmecânica, farmacêutica, petroquímica, fertilizantes e laboratórios de controle de qualidade.

Entre em contato com a Durocontrol e confira nossas soluções!

A otimização dos seus processos de inspeção depende de equipamentos calibrados e equipes devidamente treinadas.

A equipe de engenharia da Durocontrol está preparada para analisar as necessidades específicas da sua linha de produção!

Perguntas Frequentes Sobre o Durômetro

Por que o durômetro apresenta leituras inconsistentes ou falsamente baixas em peças de aço inox?

• Propriedades Elásticas : O aço inoxidável (especialmente o austenítico) possui módulo de elasticidade e comportamento de encruamento diferentes dos aços carbono comuns;
• Erro de Configuração : Se o console eletrônico estiver configurado no grupo genérico de "Aços", o cálculo de conversão automática para HRC ou HB resultará em valores errados;
• Ação Corretiva : É mandatório alterar a configuração de material do aparelho para o subgrupo de aços inoxidáveis e certificar que o acabamento superficial não apresenta rugosidade excessiva.

Como identificar se o dispositivo de impacto Leeb precisa de manutenção interna ou limpeza?

• Desvio no Bloco Padrão : O principal sinal é quando as medições em um bloco padrão de dureza calibrado começam a apresentar alta dispersão ou valores consistentemente abaixo do nominal;
• Contaminação Interna : O acúmulo de poeira metálica ou resíduos de óleo dentro do tubo guia freia o torpedo, alterando a velocidade de ataque;
• Resolução Profissional : O conjunto deve ser encaminhado para assistência técnica especializada para a limpeza interna do tubo, avaliação das bobinas e verificação da integridade da esfera de percussão.

É possível aplicar o ensaio Leeb em componentes finos, como chapas estampadas?

• Efeito Mola : Não de forma direta, pois o impacto do torpedo faz a chapa flexionar, absorvendo a energia que deveria ser usada para o cálculo do rebote;
• Requisito de Acoplamento : Para viabilizar o ensaio em espessuras finas, a peça deve ser rigidamente acoplada a uma base massiva de aço por meio de uma fina camada de graxa de acoplamento, eliminando o ar;
• Alternativa Tecnológica : Caso o acoplamento mecânico seja inviável na rotina da fábrica, recomenda-se a transição para o método UCI (Impedância de Contato Ultrassônica), que atende superfícies delgadas sem exigir alta massa.
