Clique nas imagens para ampliar
Saiba mais sobre Penetrador rockwell
O método Rockwell possibilita a medição de dureza de materiais com as mais diversas características.
Existem 30 escalas de dureza Rockwell. A norma brasileira ABNT NBR NM ISO 6508 entanto apresenta 15 escalas, sendo nove escalas normais (as escalas normais utilizam como pré-carga a força de 10 Kgf e cargas de 60, 100 e 150 Kgf) e seis escalas superficiais (utilizam como pré-carga 3 Kgf e como carga 15 Kgf, 30Kgf e 45 Kgf.)
Além das diferentes pré-cargas e cargas utilizadas, o método Rockwell utiliza diferentes tipos de penetradores. Cada tipo de penetrador rockwell se destina a determinado tipo de aplicação de medição de dureza.

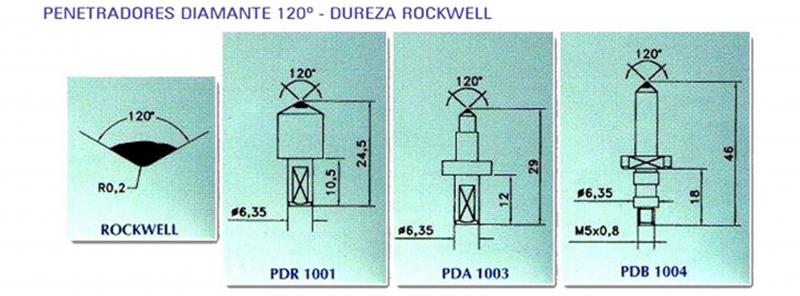

A escala HRA, HRC, HRD, 15N, 30N e 45N, utiliza penetrador rockwell de diamante, tipo cone. Este diamante é lapidado de forma a se obter um cone com um ângulo de 120º com uma variação máxima de +/- 0,35°. Na ponta do cone é lapidada uma semiesfera com um diâmetro de 0,2 mm com uma variação máxima de 0,01 mm. A rugosidade da superfície deste cone é controlada conforme definições da norma citada.

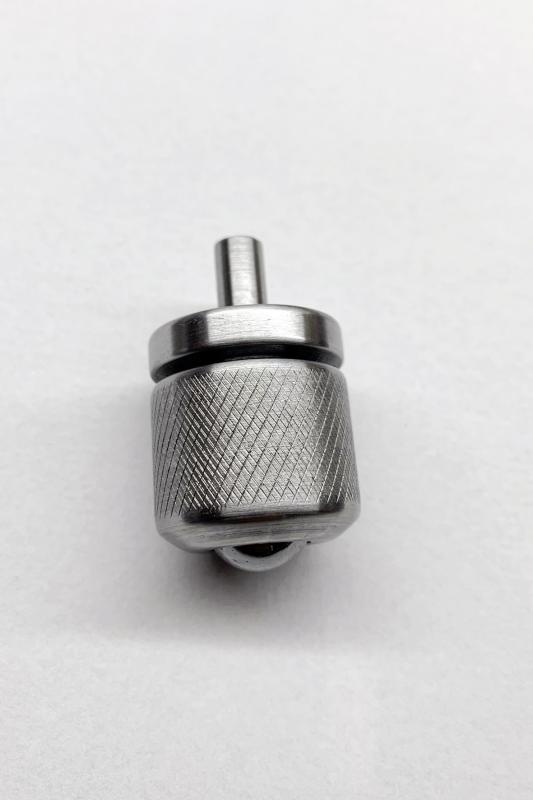

A escala HRB, HRF, HRG, 15T, 30T e 45T, utiliza penetrador rockwell esférico de tungstênio com um diâmetro de 1/16” e com uma variação máxima de 0,0035 mm.
A escala HRE, HRH e HRK, utiliza penetrador rockwell de tungstênio de 1/8” de diâmetro, com uma variação máxima de +/- 0,004 mm.
Aplicações:
Escala HRA: Utilizada para medição de carbonetos, material cimentado e aço temperado de pequena espessura, com durezas de 20 a 180 Vickers.
Escala HRB: Utilizada para medição de aços, ferro maleável, ligas de cobre, alumínio com durezas de 60 a 240 Vickers.
Escala HRC: Utilizada para medir dureza de aços nas faixas de 240 a 1860 Vickers.
Escala HRD: Escala pouco utilizada, recomendada para medição de aços com durezas entre 240 a 1860 Vickers.
Escala HRE: Utilizada para medição de ligas de alumínio, magnésio e metais anti-fricção, com durezas entre 50 e 127 Vickers.
Escala HRF: Utilizada para medição de ligas de cobre recozido e folhas finas de metais moles, com durezas entre 50 e 137 Vickers.
Escala HRG: Utilizada para Bronze fosforoso e cobre berílio com durezas entre 100 e 240 Vickers.
Escala N: Utilizada para medição de materiais de pequenas espessuras, com durezas entre 230 e 1860 Vickers.
Escala T: Utilizada para medição de materiais de pequenas espessuras, com durezas entre 50 e 240 Vickers.
É muito importante lembrar que o penetrador rockwell de diamante é muito duro, mas frágil a impactos.
O penetrador rockwell de esfera, por recomendação de norma, deve ser de tungstênio.
A DUROControl fornece todos os tipos de penetrador rockwell. Em caso de dúvidas, faça contato com nosso departamento técnico.
Entre em contato agora mesmo!
Clique no botão e entre em contato para tirar dúvidas ou solicitar um orçamento
Entre em contatoGostou? compartilhe!
